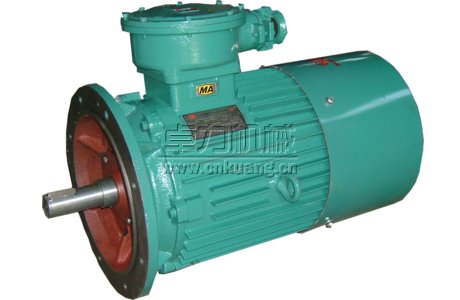

产品介绍
我国当前广泛应用的低压隔爆型电机产品的基本系列是YB系列隔爆型三相异步电机,它是Y系列(IP44)三相异步电机的派生产品。
防爆性能符合GB3836.1—83《爆炸性环境用防爆电气设备通用要求》和GB3836.2—83《爆炸性环境用防爆电气设备隔爆型电气设备d》的规定
电机功率范围为O.55—200kW,相对应的机座号范围是机座中心高为80—315nun
防爆标志为dI、dIIAT4、dIIBT4,分别适用于煤矿井下固定式设备或工厂IIA、IIB级,温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所
电动机品牌
本公司采用时下一流的山东山防防爆电动机,同时根据客户的不同需求,人性化提供更多一流防爆电机选择,包括:无锡月亮防爆电机,南方电机,山东中孚防爆电机等等。一流的绞车配置,人性化的选择搭配,让您买的舒心,用的放心。
耙矿绞车是一种在动力源和卷筒之间的传送安装为行星齿轮传动的绞车,采用双卷筒设计,通过对耙斗的双向操作来完成对煤块、矸石、矿石等货物的扒装搬运作业。由高速传动安装、主卷筒、副卷筒、支配安装和电动机组成,优点在于高速传动载荷散布平均、运转平稳、噪音低、密封性能好,支配安装由持续加力变为瞬时加力,大大减轻了劳动强度。
隔爆型电机采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的爆炸性气体混合物隔开
但是,这种外壳并非是密封的,周围的爆炸性气体混合物可以通过外壳的各部分接合面间隙进入电机内部
当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生爆炸,这时电机的隔爆外壳不仅不会损坏或变形,而且爆炸火焰或炽热气体通过接合面间隙传出时,也不能引燃周围的爆炸性气体混合物。
电动机分类
我国当前广泛应用的低压隔爆型电机产品的基本系列是YB系列隔爆型三相异步电机,它是Y系列(IP44)三相异步电机的派生产品。
防爆性能符合GB3836.1—83《爆炸性环境用防爆电气设备通用要求》和GB3836.2—83《爆炸性环境用防爆电气设备隔爆型电气设备d》的规定
电机功率范围为O.55—200kW,相对应的机座号范围是机座中心高为80—315nun
防爆标志为dI、dIIAT4、dIIBT4,分别适用于煤矿井下固定式设备或工厂IIA、IIB级,温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所
电机型号一览表
耙斗机型号 |
P15B |
P30B |
P60B |
P90B |
P120B |
电动机型号 |
YBB11-4 |
DSB17-4 |
DSB30-4 |
YBK2-225M-4 |
DSB55-4 |
功率 |
11 |
17 |
30 |
45 |
55 |
电压 |
380/660 |
380/660 |
380/660 |
380/660 |
380/660
|
根据不同的使用范围和耙斗装岩机型号,对应的电动机型号分为:
P15b耙斗装岩机用:YBB11-4型 11KW
P30B耙斗装岩机用:DSB17-4型 17KW
P60b耙斗装岩机用:DSB30-4型 30KW
p90b耙斗装岩机用:YBK-225-4型 45KW
P120B耙斗装岩机用:DSB55-4型 55KW
工作原理:
当电动机启动后,如果各内齿轮均未被闸住,则各内齿轮都旋转,卷筒在钢绳和耙斗的阻力作用下都不动。如果任何一内齿轮被操纵装置闸住则相应的卷筒即旋转缠绳,带动耙斗移动,此时另一内齿轮未闸,其卷筒在钢绳主动作用下,作从动旋转,放出钢绳,操纵闸交替地闸住工作和空载卷筒的内齿轮,耙斗即作往复运动进行耙运工作。
电动机特点
隔爆型电机采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的爆炸性气体混合物隔开
但是,这种外壳并非是密封的,周围的爆炸性气体混合物可以通过外壳的各部分接合面间隙进入电机内部
当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生爆炸,这时电机的隔爆外壳不仅不会损坏或变形,而且爆炸火焰或炽热气体通过接合面间隙传出时,也不能引燃周围的爆炸性气体混合物。
主要特点如下:
(1) 功率等级、安装尺寸及转速的对应关系与DIN42673一致,同时考虑到与YB系列 的继承性和Y2系列的互换性,作了必要调整,更加有效和适用。
(2) 全系列采用F级绝缘,温升按B级考核。
(3) 噪声限值比YB系列低,接近YB系列的I级噪声,振动限值与YB系列相当。
(4) 外壳防护等级提高到IP55。
(5) 全系列选用低噪声深沟球轴承,机座中心高在180mm以上电机设注排油装置。
(6) 电机散热片有平行水平分布和辐射分布两种,以平行水平分布为主。
(7) 主要性能指标达到20世纪90年代初国际先进水平。
耙斗装岩机按下启动按扭电机不能启动的原因以及解决的方案:
不能启动的原因:
1 电源未合闸或换向开关接触不良,造成耙斗装岩机工作状态异常。
2 热继电器未复位或熔断器熔断,造成耙斗装岩机电机不工作
3 控制线路开路或短路
4 控制回路二极管损坏
处理方案解析:
耙斗装岩机按下启动按扭,电机不能启动的原因分析完毕,下面我们就这些原因来做一下解决工作:
耙斗装岩机维修工或者维护工,对以上可能造成耙斗装岩机电机启动故障的原因进行逐条分析处理
然后进行检查修复
由以上看出一台好绞车,优质的电动机是基础,而耙斗装岩机的价格由成本决定,成本由产品配件和生产工作决定。其中以产品配件所占比例为重,本公司在提供最优质的绞车同时,降低所得销售利润,为您的企业安全生产提供保障的同时创造最大的利润。
最大化为客户创造利润,最用心为客户提供服务,徐州市双赢矿山设备有限公司为您供应最优质的绞车,同时为您提供最人性化的绞车配置建议,强大的技术团队为您提供技术支持,众多在线客服随时为您解答在生产过程中出现的各种问题,让您不在为生产过程中出现的摸不着头脑的故障而困扰,不在为出现问题无处询问而烦恼。
选择双赢,选择放心,携手双赢,共创未来
最优质的耙斗装岩机,人性化的绞车配置,智能化的发展趋势,强大的技术团队支撑,贴心的售后服务,这就是济宁卓力矿山机械厂!Tel:13280082001
