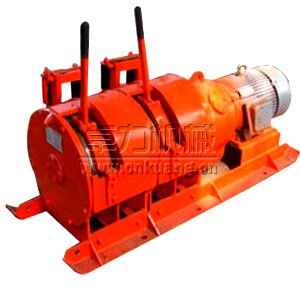

耙斗装岩机绞车

产品介绍

绞车概述
　　绞车是耙斗装岩机的重要组成部分，是由电动机，减速器以及两个行星传动滚筒及两组制动器和辅助刹车组成。
　　制动器实际上起着离合器的作用，分别对两个滚筒进行控制。
　　工作时，刹紧工作滚筒上的制动器，使内齿轮停止运转，行星齿轮在中心轮的带动下沿内齿轮滚动，从而借行星轮架带动滚筒转动而缠绕钢丝绳来牵引耙斗。
　　回程时，松开工作滚筒的制动器，刹紧空程滚筒的制动器，以上述原理尾绳把耙斗牵回迎头。
　　犹豫两个滚筒中齿轮的齿数不同，两个滚筒的转速也就不同，空程滚筒比工作滚筒有较高的绳速。
　　为防止停车后空筒犹豫惯性人在转动而引起钢丝绳起圈乱绳，在两个滚筒的边缘上还安有辅助刹车，以防止滚筒惯性二继续转动。

电机型号一览表

绞车型号	P15B	P30B	P60B	P90B	P120B
电动机型号	YBB11-4	DSB17-4	DSB30-4	YBK2-225M-4	DSB55-4
功率	11	17	30	45	55
电压	380/660	380/660	380/660	380/660	380/660

耙斗装岩机绞车由电动机、减速器、工作滚筒、空程滚筒、刹车装置等组成。
刹车装置有两组，它们分别对工作滚筒和空程滚筒进行控制。
由于两个滚筒中的行星齿轮和中心轮的齿数都不相同，因而两个滚筒的转数也不相同，空程滚筒的转速较高。
为防止停车后因滚筒惯性转动而引起钢丝绳起圈乱绳，在两个滚筒的边缘均装有辅助刹车。

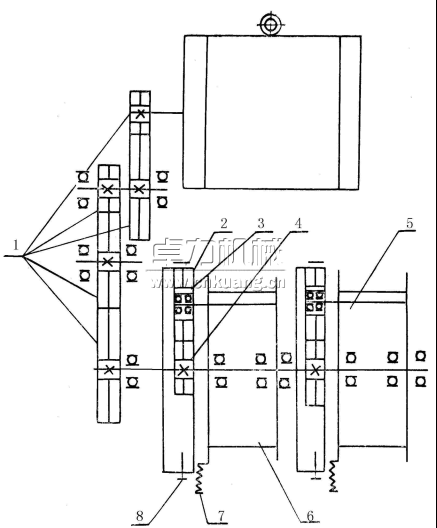

工作原理
工作时，刹紧工作滚筒的刹车闸带，内齿轮便停止转动，中心轮带动行星齿轮绕内齿轮滚动，从而借行星轮架带动工作滚筒转动，于是工作滚筒上的钢丝绳便通过导向轮牵引耙斗进行工作。
耙斗空回程时，松开工作滚筒闸带，刹紧空程滚筒的刹车闸带，空程滚筒的内齿轮便停止转动，中心轮带动行星齿轮绕内齿轮滚动，从而借行星轮架带动空程滚筒转动，于是空程滚筒上尾绳将耙斗牵回扒岩处。
滚动轴承明细表

序号	所属部件名称	轴承代号			数量	标准号
		P-15B	P-30B	P-60B
1	电机轴齿轮	210	211	311	1	GB276-64
2	减速器	306	407	408	4	GB276-64
3	减速器滚筒	213	217	220	6	GB276-64
4	滚筒	216	220	224	4	GB276-64
5	工作滚筒	42204	42307	42309	6	GB283-64
6	空程滚筒	42204	42305	42307	6	GB283-64

绞车零件明细表

代号	名称	规格	材料	件/台
P15.11-2-12	行星齿轮	m=3 Z=23	20CrMnTi	3
P15.11-2-13	中心齿轮	m=3 Z=34	20CrMnTi	1
P15.11-2-14	内齿轮	m=3 Z=80	ZG310-570	2
P15.11-3-1	行星齿轮	m=3 Z=29	20CrMnTi	3
P15.11-3-2	中心齿轮	m=3 Z=22	20CrMnTi	1
P15.11-5-5	齿轮	m=3 Z=65	40Cr	2
P15.11-5-12	齿轮	m=3 Z=59	40Cr	1
P15.11-5-14	齿轮	m=3 Z=31	20CrMnTi	1
P15.11-5-19	齿轮	m=3 Z=31	20CrMnTi	1
P15.11-4-3	制动闸带	55x8	石棉带	4
P15.11-1-9-2	制动闸带	35x8	石棉带	2
GB/T1387.1-92	密封圈	160x190x16	耐油橡胶	6
GB/T1387.1-92	密封圈	50x80x12	耐油橡胶	1
GB3452.1-82	O型圈	136x5.3	耐油橡胶	1
GB/T1387.1-92	密封圈	65x90x12	耐油橡胶	1

(P15B零件一览表)

代号	名称	规格	材料	件/台
19CA50102-3	小齿轮	mn=3 Z=33	20CrMnTi	1
19CA501-14	齿轮	mn=3 Z=64	45	1
19CA50101-2	齿轮	mn=4 Z=53	45	1
19CA501-12	齿轮	mn=4 Z=54	45	1
19CA501-13	齿轮轴	mn=4 Z=20	20CrMnTi	1
19CA504-2	中心轮	m=4 Z=34	20CrMnTi	1
19CA504-1	行星轮	m=4 Z=23	20CrMnTi	3
19CA503-5	中心轮	m=4 Z=22	20CrMnTi	1
19CA503-3	行星轮	m=4 Z=29	20CrMnTi	3
19CA503-6	内齿轮	m=4 Z=80	ZG310-570	2
GB/T1387.1-92	密封圈	200x235x8	耐油橡胶	6
GB3452.1-82	O型圈	136x5.3	耐油橡胶	1
GB/T1387.1-92	密封圈	85x110x12	耐油橡胶	1
19CA50201-2	制动闸带	70x6x570	石棉带	4
19CA50303-2	制动闸带	30x8x262	石棉带	2

(P30B零件一览表)

代号	名称	规格	材料	件/台
DYP50104-3	电机齿轮	mn=4 Z=32	20CrMnTi	1
DYP50103-4	齿轮	mn=4 Z=32	45	1
DYP501-10	齿轮	mn=4 Z=32	45	1
DYP501-14	齿轮轴	mn=4 Z=32	20CrMnTi	1
DYP501-15	齿轮	mn=4 Z=32	45	1
DYP504-2	中心轮	m=4 Z=32	20CrMnTi	1
DYP504-5	行星轮	m=4 Z=32	20CrMnTi	3
DYP503-5	中心轮	m=4 Z=32	20CrMnTi	1
DYP503-3	行星轮	m=4 Z=32	20CrMnTi	3
DYP503-6	内齿轮	m=4 Z=32	ZG310-570	2
GB/T1387.1-92	密封圈	240x280x18	耐油橡胶	6
GB3452.1-82	O型圈	160x5.7	耐油橡胶	1
GB/T1387.1-92	密封圈	65x90x12	耐油橡胶	1
GB/T1387.1-92	密封圈	100x130x12	耐油橡胶	1
DYP50503-2	制动闸带	30x8x271	石棉带	2
DYP50201-4	制动闸带	70x8x705	石棉带	4

(P60B零件一览表)

代号	名称	规格	材料	件/台
DFP5-2	花键轴		40Cr	1
DFP501-10	齿轮	mn=6 Z=43	45	1
DFP501-14	齿轮轴	mn=6 Z=17	20CrMnTi	1
DFP50103-4	齿轮	mn=6 Z=53	ZG310-570	1
DFP50104-3	小齿轮	mn=5 Z=29	20CrMnTi	1
DFP503-3	行星齿轮	m=6 Z=28	20CrMnTi	3
DFP503-5	中心轮	m=6 Z=22	20CrMnTi	1
DFP503-6	内齿轮	m=6 Z=80	ZG310-570	2
DFP504-2	中心轮	m=6 Z=34	20CrMnTi	1
DFP504-5	行星齿轮	m=6 Z=22	20CrMnTi	3
DFP501-15	齿轮	mn=5 Z=53	20CrMnTi	1
DFP500201	制动闸带	组件		2
GB3452.1-82	O型圈	160x5.3	耐油橡胶	2
GB/T1387.1-92	密封圈	100x70x12	耐油橡胶	1
GB/T1387.1-92	密封圈	300x260x20	耐油橡胶	6

(P90B零件一览表)

代号	名称	规格	材料	件/台
DFP5-2	花键轴		40Cr	1
DFP501-10(A)	齿轮	mn=7 Z=35	45	1
DFP501-14(A)	齿轮轴	mn=7 Z=16	20CrMnTi	1
DFP50103-4(A)	齿轮	mn=7 Z=47	ZG310-570	1
DFP50104-3(A)	小齿轮	mn=6 Z=23	20CrMnTi	1
DFP501-15(A)	齿轮	m=6 Z=46	20CrMnTi	1
DFP503-3(A)	行星齿轮	m=6 Z=28	20CrMnTi	3
DFP503-5(A)	中心轮	m=6 Z=22	20CrMnTi	1
DFP503-6(A)	内齿轮	m=6 Z=80	ZG310-570	2
DFP504-2(A)	中心轮	m=6 Z=34	20CrMnTi	1
DFP504-5(A)	行星齿轮	mn=6 Z=22	20CrMnTi	3
DFP500201	制动闸带	组件		2
GB3452.1-82	O型圈	160x5.3	耐油橡胶	2
GB/T1387.1-92	密封圈	100x70x12	耐油橡胶	1
GB/T1387.1-92	密封圈	300x260x20	耐油橡胶	6

产品标签：耙斗装岩机绞车　 耙斗机用绞车
