耙斗装岩机配件

产品介绍

卓力主要耙斗装岩机配件型号有：
导向轮:　5T导向轮、10T导向轮、P15B导向轮、P30B导向轮、P60B导向轮、P90B导向轮、P120B导向轮.
尾轮（回头滑子）:　5T尾轮、10T尾轮、5T回头滑子、10T回头滑子、P15B尾轮、P30B尾轮、P60B尾轮、P90B尾轮、P120B尾轮.
刹车总成:　P15B刹车总成、P30B刹车总成、P60B刹车总成、P90B刹车总成、P120B刹车总成.
耙齿:　P15B耙齿、P30B耙齿、P60B耙齿、P90B耙齿、P120B耙齿.

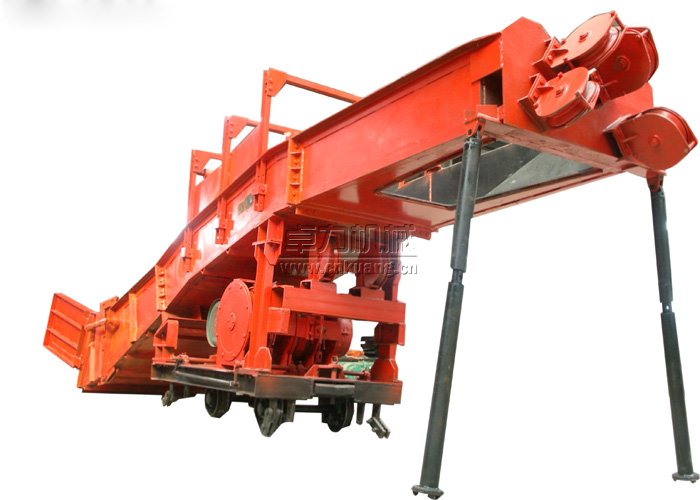

耙斗装岩机各主要部件的功能和结构简述如下：
1 固定楔：固定在迎头上，用以悬挂尾轮，固定楔由一个紧楔和一个楔部带锥套的钢丝绳套环组成。
2 尾轮：挂在固定楔上用以引导尾绳，使耙斗返回迎头，它主要由侧板、绳轮、心轴、吊勾等主要零件组成。
3 耙斗：耙斗是在主绳、尾绳牵引下作往复运动，扒取岩石，耙角为60°，平斜巷道通用，是耙岩机扒取岩石的主要工具，耙齿采用耐磨的高锰钢材质，磨损严重后可对耙齿进行更换。耙斗是耙斗装岩机的主要组成部分，耙斗的重量，耙角，形状是耙斗的主要参数，耙斗设计是否合理直接影响耙斗装岩机的效率，影响在硬岩，大块条件下是否很好的进行装载工作。
4 操纵机构：由两组操纵杆、拉杆、连杆、调整螺杆等组成。调整螺杆的一端与绞车闸带相连，通过操纵杆控制闸带的开合，对绞车的两个滚筒分别进行操纵。操作杆可安装在绞车的左、右任一侧进行操纵。
5 绞车：由电动机、减速器以及两个行星传动滚筒及两组制动器和辅助刹车带组成。制动器实际上起着离合器的作用，分别对两个滚筒进行控制。
　工作时，刹紧工作滚筒上的制动器，使内齿轮停止运转，行星齿轮在中心轮的带动下沿内齿轮滚动，从而借行星轮架带动滚筒转动而缠绕钢丝绳来牵引耙斗，使耙斗在迎头装杆石沿料槽到卸料口卸料。
　回程时，松开工作滚筒的制动器，刹紧空程滚筒的制动器，按上述原理尾绳把耙斗牵回迎头。
　由于两个滚筒中齿轮的齿数不同，两个滚筒的转速也就不同，空程滚筒比工作滚筒有效高的绳速。
　为了防止停车后滚筒由于惯性仍要转动而引起钢丝绳起圈乱绳，在两个滚筒的边沿上还安有两组辅助刹车，以防止滚筒因惯性而继续转动
6 台车：台车是耙斗装岩机的机架及行走部，用来支撑耙装机，承载装岩机的全部重量。由车架、轮对、弹簧碰头等组成，台车上装有两对矿车车轮，弹簧碰头在台车的末端，可以缓冲矿车对耙斗装岩机的碰撞。 在台车上安装绞车，操纵机构，风动系统，并装有支撑中间槽的支架和支柱，台车前后部装有四套卡轨器，作为平巷装岩时固定机器之用。
7 导向轮、托轮：安装在耙斗装岩机中部及端部，以引导、改变钢丝绳的方向。它由侧板、绳轮、心轴、滚动轴承等零件组成，并采用防尘结构，以延长其寿命。
8 进槽料、中间槽、（中间接槽）、卸载槽是通过耙斗扒取矸石的部分，耙斗扒取的矸石依次沿金料槽、中间槽（中间接槽）、卸载槽至卸载槽的卸料口卸至矿车或箕斗，中间槽安装在台车上，而进料槽、（中间接槽）、卸载糟分别在其前后与之衔接。      进料槽的中部安有升降装置，用以调节簸箕口的高低位置，簸箕口前面两侧装有挡板，引导耙斗进入料槽。中间槽有两个弧形弯曲处，为考虑磨损及便于更换，弯曲处装有可拆卸的耐磨弧形板，中间槽的形状取决于绞车及绞车的位置高低，同时也要考虑岩石进槽子后不会往下滑移，耙岩时又要使钢丝绳少于底槽板摩擦，故槽子底板设计成凸起形状，使钢丝绳只与凸起层接触，在磨损后只换凸形底板比较省工省料。卸载槽端部有弹簧碰头，矿车与耙斗想碰时起缓冲作用。
9 风动系统：为保证风动系统工作可靠，采取压风过滤，注油器润滑的措施，由粗滤风包、油雾器，旋转阀、推车缸等组成。推车缸主要由缸筒、活塞杆、活塞、前后盖、Yx形聚氨脂密封圈等构成，缸的前后端均有气垫结构以保证动作平稳，活塞杆顶端与矿车碰头处装有弹簧，以防止矿车碰击时损伤活塞杆。
10 电气部分：采用的各元部件均为矿用隔爆型产品，可用于有沼气及煤尘爆炸的矿井中，由能适应掘进迎头电压波动较大工况条件的隔爆控制箱，防眩隔爆照明灯、防爆控制按钮，防爆电动机等组成。
11 调车盘部分：使用调车盘的目的是使道岔和车场紧跟耙斗装岩机，调车盘是一个浮放在轨道上的移动道岔，随耙斗装岩机的不断前进而向前推移，并利用风动绞车和两个风动推车缸使空、重车的调车作业机械化，所以能加速装运工作。调车盘本体由四块宽1200mm，厚14mm的锰钢板拼装而成，盘体上装有风动调车绞车，空车横移推车缸及风动控制台等部件。

名称	P15B		P30B		P60B		P90B		P120B
	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg
耙斗	1125x680x460	320	1245x900x610	468	1520x1100x670	730	1693x1260x745	920	1693x1460x850	1050

图号	名称	材料	所属部件
GCG12-5	绳轮	ZG310-570	导向轮
GCG16-3	绳轮	ZG310-570	尾轮
GCG18-4	耙齿	ZG40Mn2	耙斗
GCH08-3	绳轮	ZG310-570	导向轮、尾轮
GCH14-6	耙齿	ZG40Mn2	耙斗
GCJ10-5	绳轮	ZG310-570	导向轮
GCJ21-3	绳轮	ZG310-570	尾轮
DFP3F-5	耙齿	ZG40Mn2	耙斗

代号	名称	规格	材料	件/台
P15.11-2-12	行星齿轮	m=3 Z=23	20CrMnTi	3
P15.11-2-13	中心齿轮	m=3 Z=34	20CrMnTi	1
P15.11-2-14	内齿轮	m=3 Z=80	ZG310-570	2
P15.11-3-1	行星齿轮	m=3 Z=29	20CrMnTi	3
P15.11-3-2	中心齿轮	m=3 Z=22	20CrMnTi	1
P15.11-5-5	齿轮	m=3 Z=65	40Cr	2
P15.11-5-12	齿轮	m=3 Z=59	40Cr	1
P15.11-5-14	齿轮	m=3 Z=31	20CrMnTi	1
P15.11-5-19	齿轮	m=3 Z=31	20CrMnTi	1
P15.11-4-3	制动闸带	55x8	石棉带	4
P15.11-1-9-2	制动闸带	35x8	石棉带	2
GB/T1387.1-92	密封圈	160x190x16	耐油橡胶	6
GB/T1387.1-92	密封圈	50x80x12	耐油橡胶	1
GB3452.1-82	O型圈	136x5.3	耐油橡胶	1
GB/T1387.1-92	密封圈	65x90x12	耐油橡胶	1

代号	名称	规格	材料	件/台
19CA50102-3	小齿轮	mn=3 Z=33	20CrMnTi	1
19CA501-14	齿轮	mn=3 Z=64	45	1
19CA50101-2	齿轮	mn=4 Z=53	45	1
19CA501-12	齿轮	mn=4 Z=54	45	1
19CA501-13	齿轮轴	mn=4 Z=20	20CrMnTi	1
19CA504-2	中心轮	m=4 Z=34	20CrMnTi	1
19CA504-1	行星轮	m=4 Z=23	20CrMnTi	3
19CA503-5	中心轮	m=4 Z=22	20CrMnTi	1
19CA503-3	行星轮	m=4 Z=29	20CrMnTi	3
19CA503-6	内齿轮	m=4 Z=80	ZG310-570	2
GB/T1387.1-92	密封圈	200x235x8	耐油橡胶	6
GB3452.1-82	O型圈	136x5.3	耐油橡胶	1
GB/T1387.1-92	密封圈	85x110x12	耐油橡胶	1
19CA50201-2	制动闸带	70x6x570	石棉带	4
19CA50303-2	制动闸带	30x8x262	石棉带	2

代号	名称	规格	材料	件/台
DYP50104-3	电机齿轮	mn=4 Z=32	20CrMnTi	1
DYP50103-4	齿轮	mn=4 Z=32	45	1
DYP501-10	齿轮	mn=4 Z=32	45	1
DYP501-14	齿轮轴	mn=4 Z=32	20CrMnTi	1
DYP501-15	齿轮	mn=4 Z=32	45	1
DYP504-2	中心轮	m=4 Z=32	20CrMnTi	1
DYP504-5	行星轮	m=4 Z=32	20CrMnTi	3
DYP503-5	中心轮	m=4 Z=32	20CrMnTi	1
DYP503-3	行星轮	m=4 Z=32	20CrMnTi	3
DYP503-6	内齿轮	m=4 Z=32	ZG310-570	2
GB/T1387.1-92	密封圈	240x280x18	耐油橡胶	6
GB3452.1-82	O型圈	160x5.7	耐油橡胶	1
GB/T1387.1-92	密封圈	65x90x12	耐油橡胶	1
GB/T1387.1-92	密封圈	100x130x12	耐油橡胶	1
DYP50503-2	制动闸带	30x8x271	石棉带	2
DYP50201-4	制动闸带	70x8x705	石棉带	4

代号	名称	规格	材料	件/台
DFP5-2	花键轴		40Cr	1
DFP501-10	齿轮	mn=6 Z=43	45	1
DFP501-14	齿轮轴	mn=6 Z=17	20CrMnTi	1
DFP50103-4	齿轮	mn=6 Z=53	ZG310-570	1
DFP50104-3	小齿轮	mn=5 Z=29	20CrMnTi	1
DFP503-3	行星齿轮	m=6 Z=28	20CrMnTi	3
DFP503-5	中心轮	m=6 Z=22	20CrMnTi	1
DFP503-6	内齿轮	m=6 Z=80	ZG310-570	2
DFP504-2	中心轮	m=6 Z=34	20CrMnTi	1
DFP504-5	行星齿轮	m=6 Z=22	20CrMnTi	3
DFP501-15	齿轮	mn=5 Z=53	20CrMnTi	1
DFP500201	制动闸带	组件		2
GB3452.1-82	O型圈	160x5.3	耐油橡胶	2
GB/T1387.1-92	密封圈	100x70x12	耐油橡胶	1
GB/T1387.1-92	密封圈	300x260x20	耐油橡胶	6

代号	名称	规格	材料	件/台
DFP5-2	花键轴		40Cr	1
DFP501-10(A)	齿轮	mn=7 Z=35	45	1
DFP501-14(A)	齿轮轴	mn=7 Z=16	20CrMnTi	1
DFP50103-4(A)	齿轮	mn=7 Z=47	ZG310-570	1
DFP50104-3(A)	小齿轮	mn=6 Z=23	20CrMnTi	1
DFP501-15(A)	齿轮	m=6 Z=46	20CrMnTi	1
DFP503-3(A)	行星齿轮	m=6 Z=28	20CrMnTi	3
DFP503-5(A)	中心轮	m=6 Z=22	20CrMnTi	1
DFP503-6(A)	内齿轮	m=6 Z=80	ZG310-570	2
DFP504-2(A)	中心轮	m=6 Z=34	20CrMnTi	1
DFP504-5(A)	行星齿轮	mn=6 Z=22	20CrMnTi	3
DFP500201	制动闸带	组件		2
GB3452.1-82	O型圈	160x5.3	耐油橡胶	2
GB/T1387.1-92	密封圈	100x70x12	耐油橡胶	1
GB/T1387.1-92	密封圈	300x260x20	耐油橡胶	6

产品标签：耙斗装岩机配件　 P15B P30B P60B P90B P120B耙斗装岩机配件明细表
