耙斗装岩机

桥式耙斗装岩机

放大查看

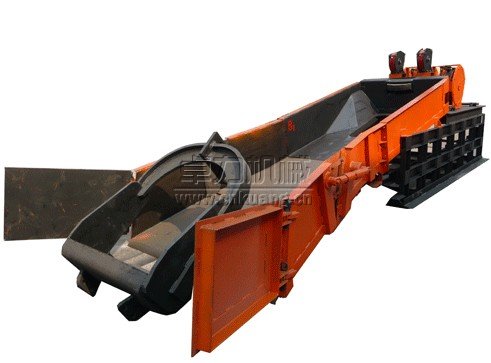

桥式耙斗装岩机

产品介绍


桥式耙斗装岩机又名骑溜式耙斗装岩机,是在耙斗装岩机的基础上加以改进,适用于各种DSS型、DTS型、DSJ型、DT75型、DT11型胶带输送机。把耙斗机骑在皮带输送机上,耙斗机漏斗安装在皮带机机尾处,这样使装岩机能够连续运输,大大提高了工作效率。是原用矿车、箕斗输送的4-5倍,减轻了工人的劳动强度。
工作原理
桥式耙斗装岩机是通过绞车的两个滚筒分别牵引主绳、绳尾使耙斗作往复运动把岩石扒进料槽,自料槽卸料口卸入矿车或箕斗而实现装岩作业。
桥式耙斗装岩机参数表
耙斗装岩机型号 P30B P60B P90B
工作滚筒
牵引力KN 13.24-19.12 20-28 35-50
绳速m/s 0.8-1.2 0.97-1.35 0.97-1.35
容绳量m 60 60 60
钢丝绳直径mm 12.5 15.5 17
卷筒直径、宽度mm 260/150 300/182 330/202
空程滚筒
牵引力KN 9.49-13.85 17.16-24.03 23.14-36.16
绳速m/s 1.18-1.7 1.34-1.86 1.2-1.85
容绳量m 60 60 60
钢丝绳直径mm 12.5 15.5 17
卷筒直径、宽度mm 260/150 300/182 330/202
耙斗容积,m³
0.3
0.6
0.9
槽宽mm
1050
1200
1360
装载高度mm
1200
1350
1500
技术生产率,m³/h
35-50
70-110
95-140
轨距,mm
600/720/900
电动机
型号
YBB17-4 YBB30-4 YBB45-4
功率KW
17 30 45
转速p/mm
1450
外形尺寸
长度mm 5800 6400 7800
宽度mm 1305 1850 2050
高度mm 1750(可调) 1800(可调) 2050(可调)
适用断面m
2.2X2.2 2.5X2.5 2.8X2.8
注:以上参数仅供参考,可能与实际参数有所差异

桥式耙斗装岩机
