矿车

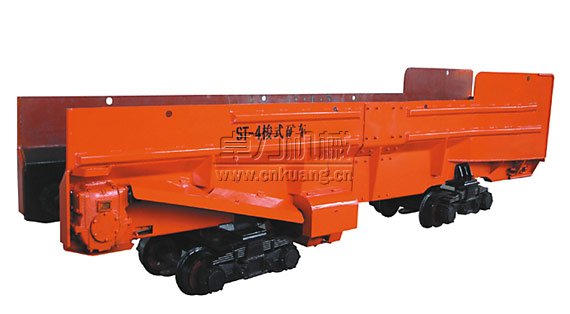

小型梭式矿车·小型梭车

放大查看
小型梭式矿车·小型梭车

产品介绍


本厂生产的小型梭式矿车属轨轮式梭式矿车, 小型梭式矿车是一款容积比较小的梭式矿车,适用于在断面比较小,而且钢轨的轨距也比较窄,出渣量不是很大的井巷里。梭车由机车牵引至卸碴场,进行自动端卸和侧卸,但后者要求在卸碴处铺岔道和双轨,车体绕转向架旋转一定的角度,即可实现侧面卸碴。
小型梭车车体分前后两个部分,可拆卸搬运。设计有防爆装置,供用户选用。

梭式矿车是一种高效率的出碴运输及自动卸载设备,既能单机运行又能搭接使用,具有结构合理,减震性强,运行平稳等特点,适用于铁路、公路隧道,水工涵洞,矿井平巷等施工场所,与牵引电机车配套使用,能发挥较好的运输效能。

性能特点
车箱内装有刮板运输机,可自动装卸碴石,装卸速度快,效率高。
转向架采用钢板弹簧结构型式,减震性能好,运行 平稳,不易掉道。

卓力生产的梭车定型产品分小型梭式矿车、大型梭式矿车,容积有4、6、8、10、12、14、16、20、25、30、35、40、45立方米十三种。
小型梭式矿车(梭车)容积:4立方、6立方、8立方、10立方。
小型梭式矿车型号:ST-4(B)、SD-4(B)、ST-6(B)、SD-6(B)、ST-8(B)、SD-8(B)、ST-10(B)、SD-10(B).

小型梭式矿车技术参数表
型号参数 单位 主要参数
产品型号   ST-4 SD-4 ST-6 SD-6 ST-8 SD-8 ST-10 SD-10
ST-4B SD-4B ST-6B SD-6B ST-8B SD-8B ST-10B SD-10B
容积 m3 4 4 6 6 8 8 10 10
载重 T 10 10 15 15 20 20 25 25
自重 T 6.5 6.5 8.4 8.4 10.5 10.5 11.5 11.5
轨距 mm 600/762/900 600/762/900 600/762/900 600/762/900 600/762/900 600/762/900 600/762/900 600/762/900
装载高度 m 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2
卸载时间 min 1 1 1.2 1.2 1.5 1.5 1.6 1.6
最小转
弯半径
m 8 15 10 18 12 20 14 22
最大行
车速度
km/h 20 15 20 15 20 15 20 15
电动机
功率
Kw 11(YBI) 11(YBI) 13(YBI) 13(YBI) 13(YBI) 18.5(YBI) 13(YBI) 18.5(YBI)
22(YBK2) 22(YBK2) 22(YBK2) 22(YBK2) 22(YBK2) 22(YBK2) 22(YBK2) 22(YBK2)
外形尺寸 mm 6250×1280
×1680
6250×1270
×1740
7014×1450
×1770
7160×1450
×1770
9540×1570
×1700
6900×1560
×1840
10200×1560
×1800
10200×1560
×1950
荐用钢轨 kg/m ≥15 ≥15 ≥18 ≥18 ≥18 ≥18 ≥18 ≥18
适用巷
道断面
m2 ≥2.2×2.2 ≥2.4×2.4 ≥2.3×2.3 ≥2.6×2.6 ≥2.5×2.5 ≥3×3 ≥3×3 3.2×2



产品型号 单位 STB-4 STB-4M STB-6  STB-6M STB-8  STB-8M STB-10  SD-10M
容积 m3 4 6 8 10
载重 T 10 15 20 25
自重 T 6.5 8.4 10.5 11.5
轨距 mm 600/762/900 600/762/900 600/762/900 600/762/900
搭接高度 m 1.2 1.2 1.2 1.2
卸载时间 min 1 1.2 1.5 1.6
最小转弯半径 m 8 10 12 14
最大行车速度 km/h 20 20 20 20
配套动力功率/型号    YI      YBI  YI       YBI YI     YBI J12   JB12
配套动力功率/功率 kw 10.5 10.5 13 18.5
外形尺寸  mm
【长 宽 高】   6250*1280*1680 7014*1450*1700 9540*1570*1700 10200*1560*1800
荐用钢轨 kg/m 大于或等于15度 大于或等于18度 大于或等于18度 大于或等于18度
使用巷道断面 m2 2.2*2.2 2.3*2.3 2.5*2.5 3*3

小型梭式矿车

产品标签:小型梭式矿车·小型梭车  6立方米梭式矿车
