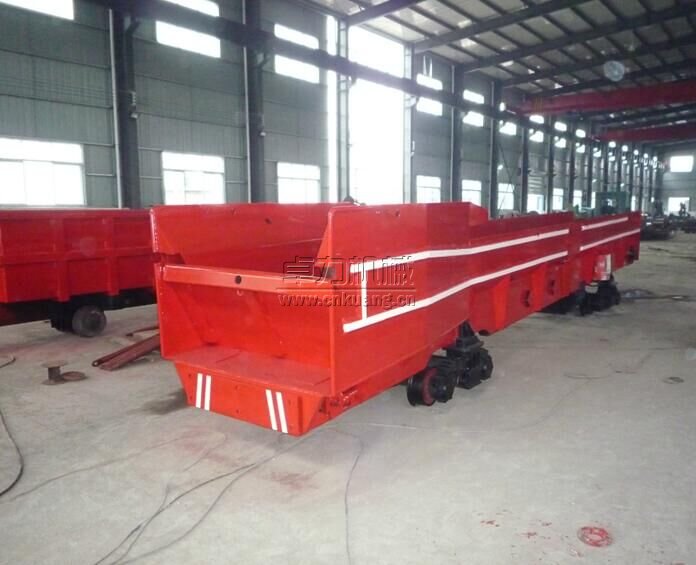

大型梭式矿车·大型梭车

产品介绍

卓力生产的梭车定型产品分小型梭式矿车、大型梭式矿车，容积有4、6、8、10立方小型梭式矿车、12、14、16、20、25、30、35、40、45立方米大型梭式矿车十三种。
大型梭式矿车型号：ST-12(B)/SD-12(B)、ST-14(B)/SD-14(B)、ST-16(B)/SD-16(B)、ST-20(B)/SD-20(B)、ST-25(B)/SD-25(B)、ST-30(B)/SD-30(B)、ST-40(B)/SD-40(B)

大型梭式矿车主要适用于铁路隧道、水工涵洞、地下矿井殛军事洞室等较大工程断面的机械化施工作业，是一种高效的出碴运输设备。大型梭式矿车主要与电机车、挖斗装载机配套使用，组成一套机械化程度高，装碴容量大的隧道无烟掘进系统。其具有环保、出碴效率高、操作简便及工人劳动强度低等特点。

大型梭式矿车结构及性能
●车箱内装有刮板运输机，可自动装卸碴石。而刮板运输机均采用NGW行星齿轮减速器及套筒滚子链传动的，行星齿轮传动具有体积小、重量轻、承载能力大，效率高和工作平稳等优点。其中S14采用一套传动装置，其余均采用两套传动装置同时驱动。
●转向架采用钢板弹簧结构型式，减震性能好，运行平稳，不易掉道。
●本系列梭车除S40型外，既能单车使用，又能搭接使用，搭接使用后，可大大提高出碴运输效率。
●车体可分为两个(或四个)部分，便于拆卸搬运。
●本产品有非防爆型和防爆型两种机型，供用户选用。

大型梭式矿车技术参数表

型号参数		单位	主要参数
产品型号			ST-12(B)  / SD-12(B)	ST-14(B)  / SD-14(B)	ST-16(B)  / SD-16(B)	ST-20(B)  / SD-20(B)	ST-25(B)  / SD-25(B)	ST-30(B)  / SD-30(B)	ST-40(B)  SD-40(B)
容积		M3	12	14	16	20	25	30	40
载重		T	24	28	32	40	53	55	75
自重		T	12/12.3	12.6/12.9	17.5/17.8	19.4/19.84	26.12/26.3	28.8/29.3	37.5
轨距		mm	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	762/900	762/900
装载高度		mm	1400/1320	1445/1380	1480/1420	1590/1800	1769/1544	1730/1650	1850
卸载时间		min	~2	~2	~2	~2.5	~6.5	~4	~5
最小转弯半径	S 型	m	15	15	18	20	30	30	35
	SD 型	m	22	22	25	30	30	50	50
最大行车速度		km/h	20	20	20	20	20	20	20
电动机型号			YB12/18.5-8	YB12/18.5-8	YB12/18.5-8	YH(或YBK2) 200L2-6B3	YH(或YB) 225M-8/B5	YH(或YBK2) 225M-6B5	YH (或YBK2 )250M-8B5
电动机功率	660/380V	kW	18.5(YBI)	18.5(YBI)	18.5×2(YBI)	2×22(YBK2) 200L2/6/B3	2×22(YBK2) 225M-8/B5	2×30(YBK2) 225M-8/B5	2×30(YBK2) 250M-8/B5
	1140/660V		18.5(YBK2)	18.5(YBK2)
			30(YBK2)	30(YBK2)
外形尺寸(S型)	长	mm	10500	11255	12940	12960	14130	19500	22500
	宽	mm	1710	1710	1670	1800	1740	1800	1800
	高	mm	1700	1800	1840	2400	2750	2750	3100
外形尺寸(SD   型)	长	mm	10500	11255	12940	12900	16216	19500	22500
	宽	mm	1710	1710	1670	1800	1760	1800	1800
	高	mm	2200	2370	2400	2700	3235	2980	3250
荐用钢轨		kg/m	≥18	≥18	≥24.33	≥33.43	≥33.43	≥38.43	≥43.50
适用巷道断面     (宽*高)		m2	≥3.4x3.4	≥3.4x3.4	≥4X4	≥4X4.5	≥4.2X4.5	≥5X5.5	≥5X5.5

  注：上述部分参数可以按用户的要求设计，同时我公司有保留及时更改的权利。

电动装岩机、立爪装载机、蟹爪装载机、转载运输机械化作业，梭式矿车既是转载设备又是运输设备。大型梭车特点是加大矿车容积12-45立方，减少调车次数，可搭接组合一次装完爆破量无需调车，实现装岩出矿连续循环掘进作业，还能提高装岩机的生产能力，是最佳的配套掘进方案之一，之二是汽车或矿用卡车运输配套方案。使掘进速度和功效翻倍增长，无人或少人辅助，大大减轻劳动强度，调车时间是纯装岩时间的5—10倍。岩石块度不受限也加快转载运输速度效益。

对比表

转式运输设备	S8型梭车一辆	0.75m3矿车10辆
装车时间	36.5min	51.7min
去运返时间	18.6min	40min
装岩机生产能力	8.7m3/h	4.9m3/h
掘进工效	0.8m3/工班	0.21m3/工班
作业人数	3—5人/班	12—16人/班
装岩工效	7.3 m3/工班	0.62m3/工班
